1、液壓雙板換網器模頭結構原理：

1.1 液壓雙板換網器的結構原理：

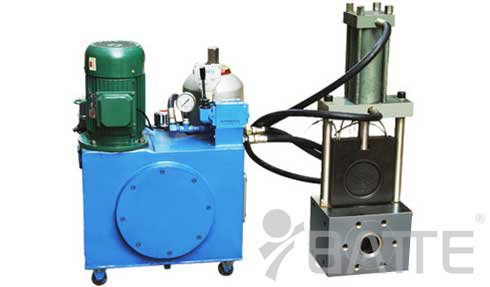

　　液壓雙板換網器主體結構包含兩個系統總成，一是模頭主體部分，二是液壓動力系統部分。模頭主體部分的結構近似于電動模頭，但與電動模頭不同之處在于：液壓模頭主體部分的濾板被加長，帶有兩個過濾位置，通過在模頭前后板形成的墻體內上下滑動（豎置式）或左右滑動（橫置式）來達到自動更換濾網（普通液壓換網器）或快速更換濾網（帶液壓動力儲備的瞬間液壓換網器）的目的，因此液壓模頭的滑動濾板是一個純粹的平面而沒有錐度，需要靠模頭前板和后板巨大的夾緊力來達到密閉的目的，從而增大了濾板運行時的驅動力，輔之以液壓站和液壓缸形成的液壓驅動系統作為驅動力。　

2、液壓雙板換網器各部件名稱和原理功用：

2.1 模頭主體部分

包含模頭前板、模頭后板、帶有兩個過濾位置的濾板（雙板）、兩端鑲條、兩端立柱以及橫梁。

2.2 液壓動力系統

包含電動機、液壓泵、液壓管路、液壓控制閥、儀表以及液壓儲備罐、液壓缸、以及相關儀表等。

3、液壓雙板換網器的使用和維護維修注意事項

3.1除獨立的液壓系統而外，液壓雙板換網器的結構比電動換網器更為簡單，其濾板的滑動行程是自動控制的，因此其操作也更為簡潔。

3.2 使用過程中，由于液壓換網器的濾板始終有一半裸露在模頭腔體之外，需注意合理保溫，防止濾板被“冷死”，從而造成無法工作的現象，嚴重者還將造成機械故障。

3.3 正常使用過程中，同其他任何換網器一樣，必須牢記勤換濾網，防止模頭在堵塞的情況下強行運行，從而造成模頭過負荷產生機械故障。

3.4液壓換網器主體如果出現變形、滲漏、或其他需要維護修理的情況，參照電動換網器相關條款進行拆裝和處理。

3.5 液壓站部分的操作、維護、以及維修參照相關操作規程實施。
